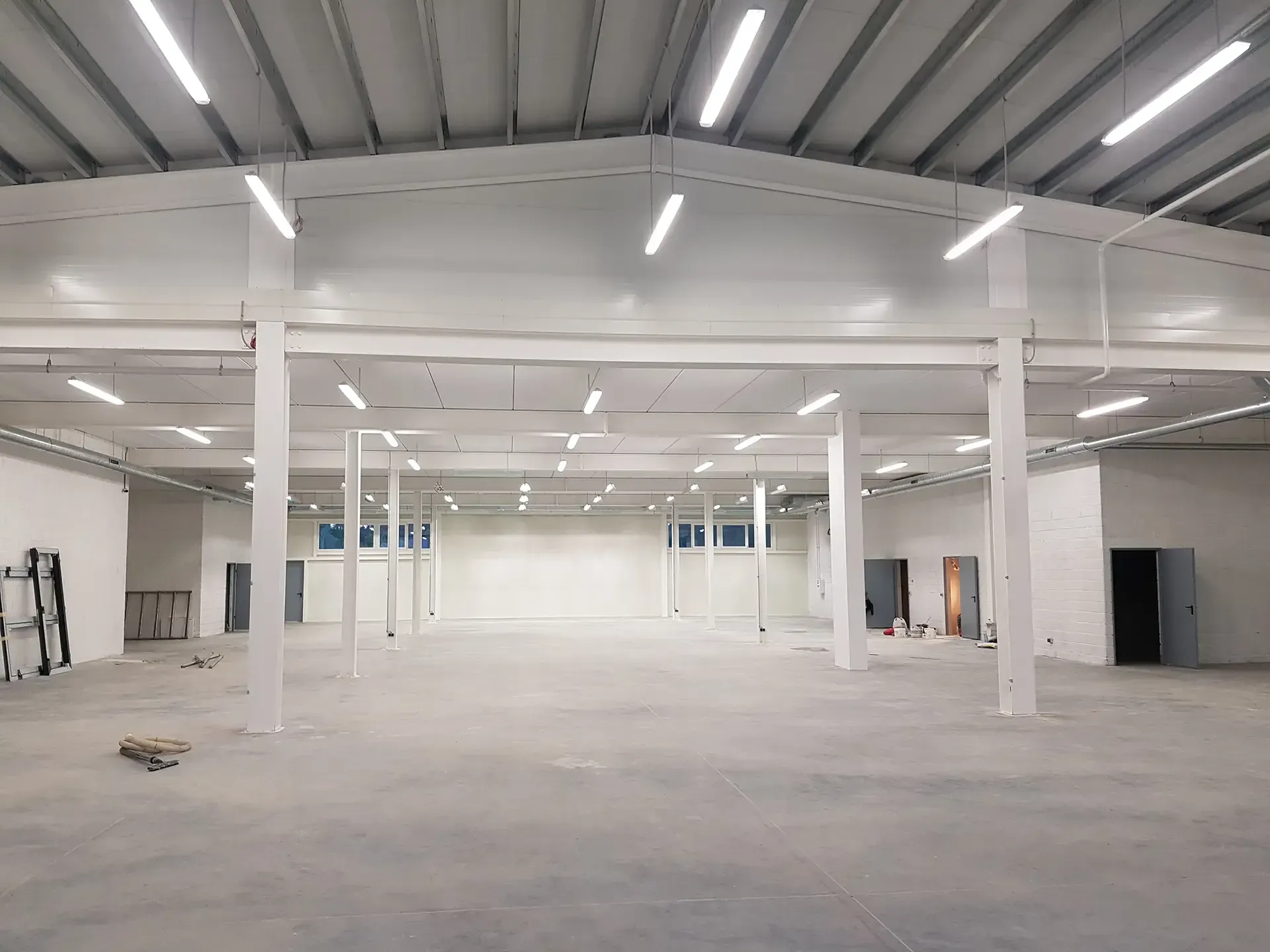

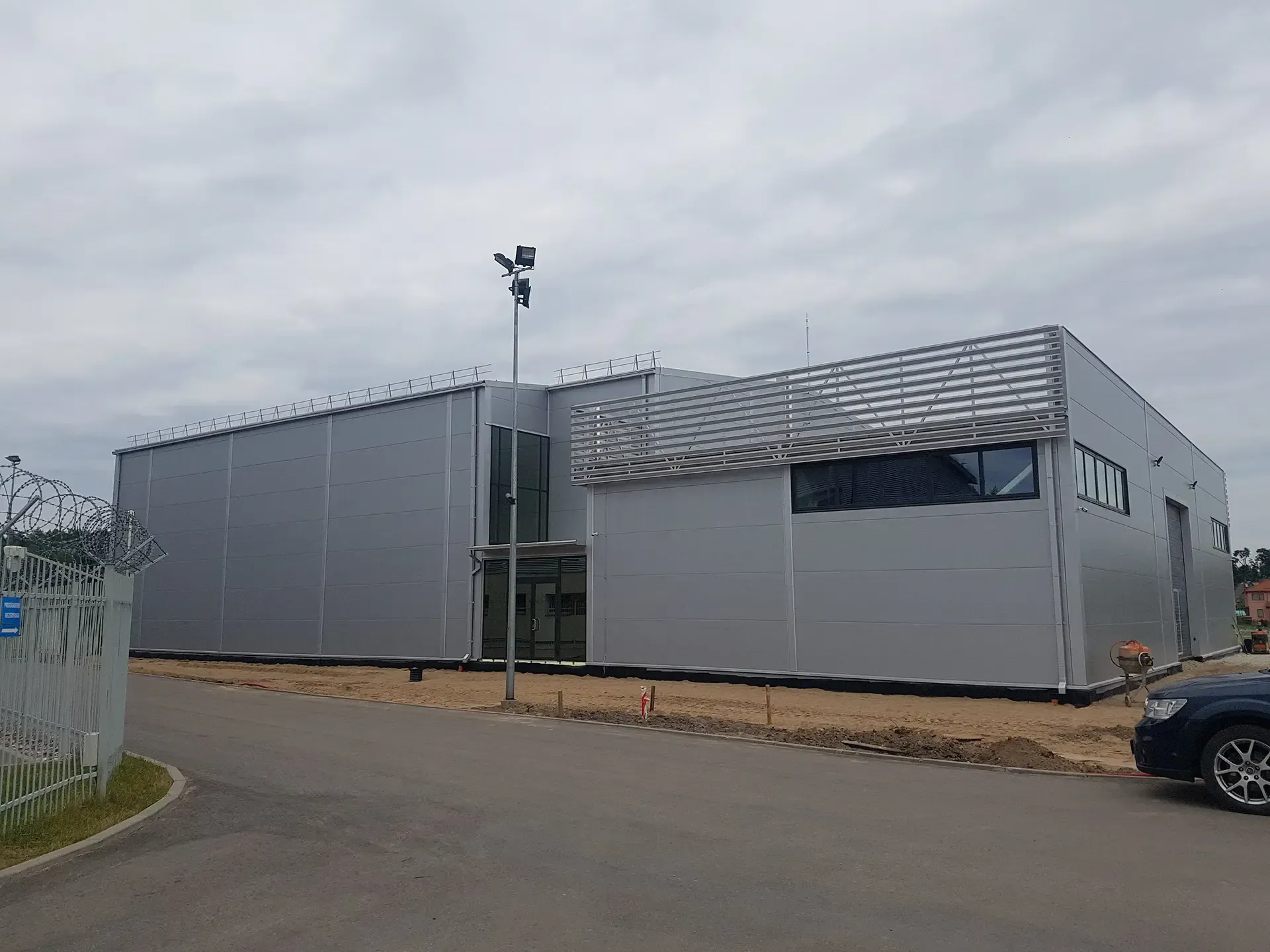

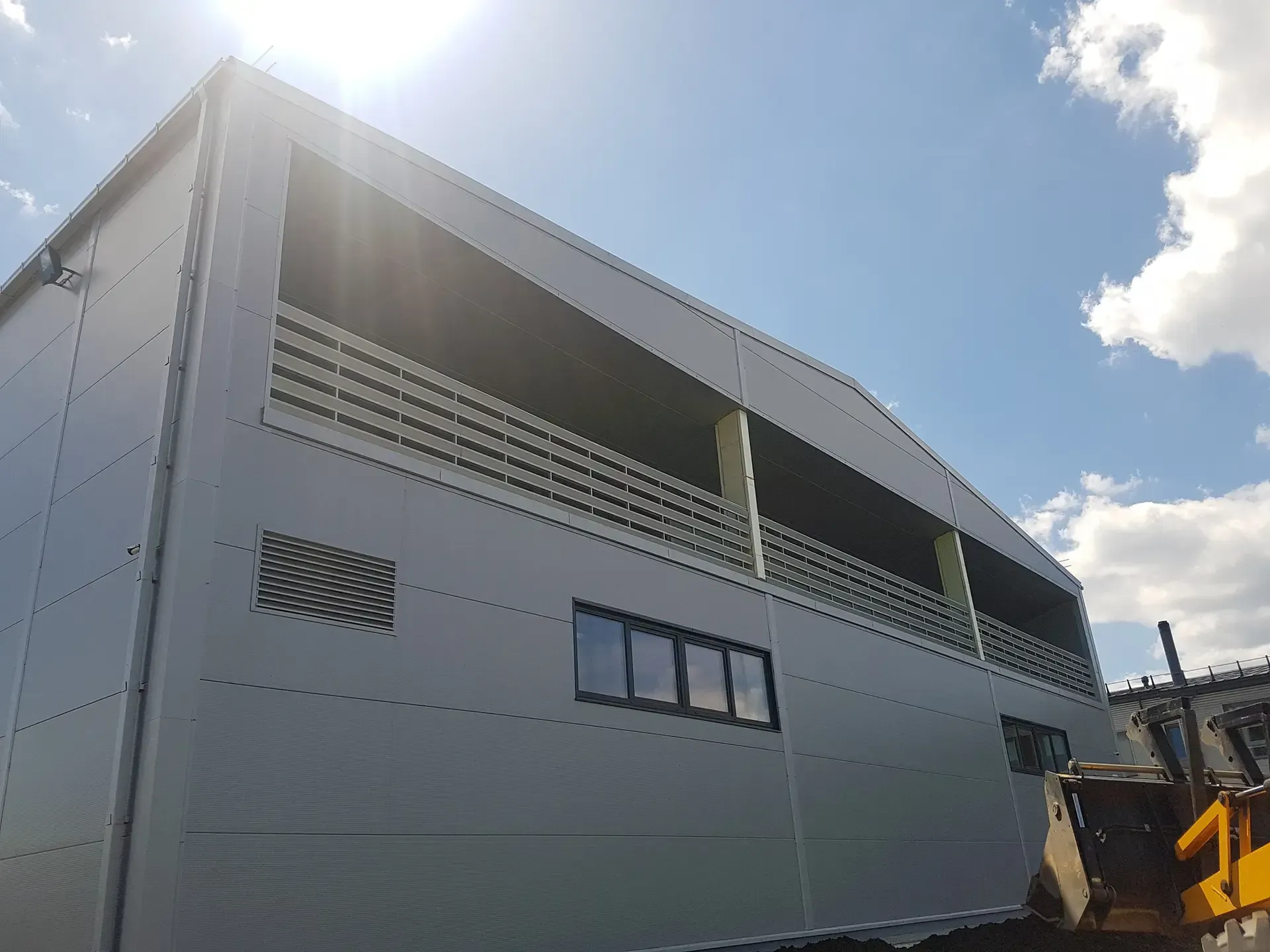

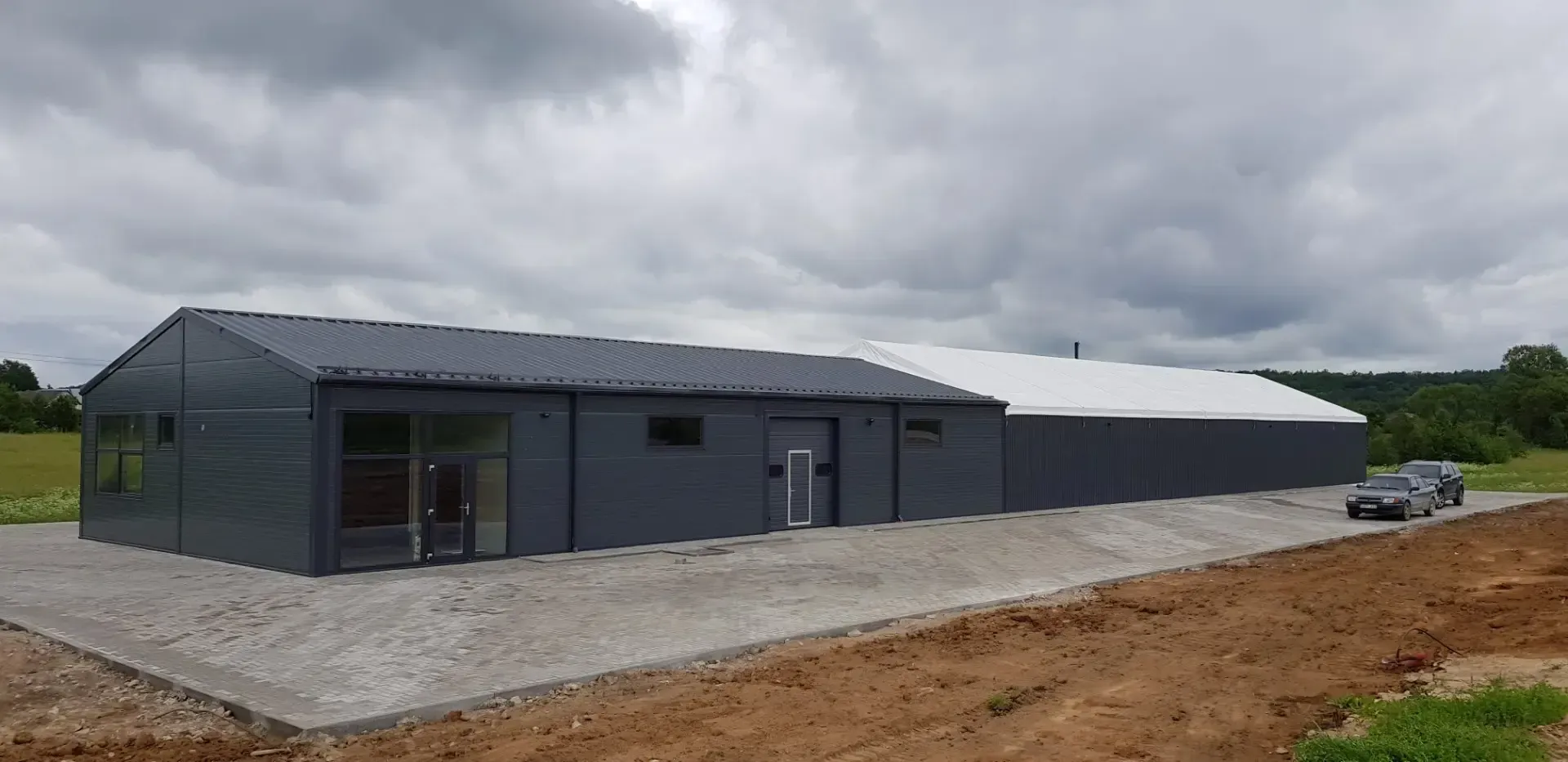

Šiltintas angaras - SteelCombi
Laikančioji konstrukcija
Laikančioji konstrukcija – plieninė dvitėjo profilio konstrukcija, gaminama gamykloje iš plieno lakštų, kurių paviršius paruošiamas pagal ISO8501-1 standartą iki SA2 klasės, gruntuojamas 40um storio specialių dažų sluoksnių bei nudažomas 40um storio dažų sluoksniu. Atskiri nešančios konstrukcijos elementai jungiami standžiais mazgais, panaudojant ne žemesnės kaip 8.8 stiprumo klasės varžtus. Pastato standumui užtikrinti naudojami skersiniai horizontalūs ryšiai – Z ir C tipo profiliai, pagaminti iš cinkuotos skardos. Prie pamato nešančios konstrukcijos tvirtinamos inkariniais varžtais. Pamatai turi būti įrengiami remiantis vietovėje vyraujančių gruntų savybėmis bei konstrukcijų gamintojo pateiktais minimaliais reikalavimais.
Konstrukcijose naudojamas S235/275/355 klasės plienas. Visos konstrukcijos suprojektuotos vadovaujantis griežtais LST EN normų reikalavimais.
Metaliniai angarai – matmenys
SteelCombi plotis be atramų viduje gali siekti 60 m. Su kolonomis viduje pastato plotis ir ilgis būtų neriboto dydžio. SteelCombi sienos aukštis gali siekti 15 m. Populiariausi standartiniai pastatai būna dažniausiai 15-20 m pločio su 4-6 m sienos aukščio.
Sienų ir stogo danga
Nešiltintas angaras SteelCombi dengiamas profiliuota skarda. Tais atvejais, kai reikalingas šiltintas angaras, dengiama daugiasluoksnėmis plokštėmis.
Bazinėje Steelcombi komplektacijoje dažniausiai būna numatyta daugiasluoksnė plokštė su poliuretano užpildu. Populiariausias šiltinimo sluoksnis
Lietuvoje – 100 mm. Žemiau pateikiamos daugiasluoksnių plokščių techninės charakteristikos. Nuo pasirinktos šiltinimo medžiagos stipriai priklauso angaru kaina.
Bazinės komplektacijos sieninės plokštės
Užpildas: kieta poliuretano puta
Tankis: 40 ( ±3)
Plokštės storis: mm 40, 50, 60, 80, 100
Masė: (kg/m)10,26; 11,08; 11,58; 11,79; 12,60
Koeficientas: Uo [W/m K] 0,55; 0,44; 0,37; 0,28; 0,22
Statybinis plotis: 1100 mm Vidinės ir išorinės skardos storis mm, nuo 0,4
iki 0,63 mm
Išorinės skardos profiliavimas: L – linijinis, M – mikroprofiliavimas,
G – lygus
Vidinės skardos profiliavimas: L – linijinis, G – lygus
Išorinės skardos padengimas: POLIESTER, POLIMAT, HPS, PVDF
Vidinės skardos padengimas: POLIESTER, HPS, AlZn, nerūdijantis plienas, min/max ilgis min=2,5 max=18m
Standartinės išorinės skardos spalvos: RAL 3016, 3011, 8012, 8017, 9005, 9010, 1015, 1017, 1003, 7024, 6011, 6020, 6005, 9007, 5010, 7035, 9006, 9002, Zn, AlZn, nerūdijantis plienas
Plienas: S280GD Z275
Nerūdijantis plienas: OH18N9
Bazinės komplektacijos stoginės plokštės
Užpildas: kieta poliuretano puta
Tankis: 40 ( ±3)
Plokštės storis: mm 40/85, 60/105, 80/125, 100/145
Masė: (kg/m) 10,84; 11,65; 12,45; 13,26
Koeficientas: Uo [W/m K] 0,5; 0,35; 0,27; 0,22
Statybinis plotis: 1000 mm
Vidinės ir išorinės skardos storis: mm nuo 0,4 iki 0,63 mm
Vidinės skardos profiliavimas: L – linijinis, M – mikroprofiliavimas,
G – lygus
Išorinės skardos padengimas: POLIESTER, POLIMAT, HPS, PVDF, alucinkas easyfilm®, cinkas
Vidinės skardos padengimas: POLIESTER, HPS, alucinkas easyfilm®, cinkas, nerūdijantis plienas
min/max ilgis min=2,5 max=18m
Standartinės išorinės skardos spalvos: RAL 3016, 3011, 8012, 8017, 9005, 9010, 1015, 1017, 1003, 7024, 6011, 6020, 6005, 9007, 5010, 7035, 9006, 9002, Zn, AlZn, nerūdijantis plienas
Plienas: S280GD Z275
Nerūdijantis plienas: OH18N9
